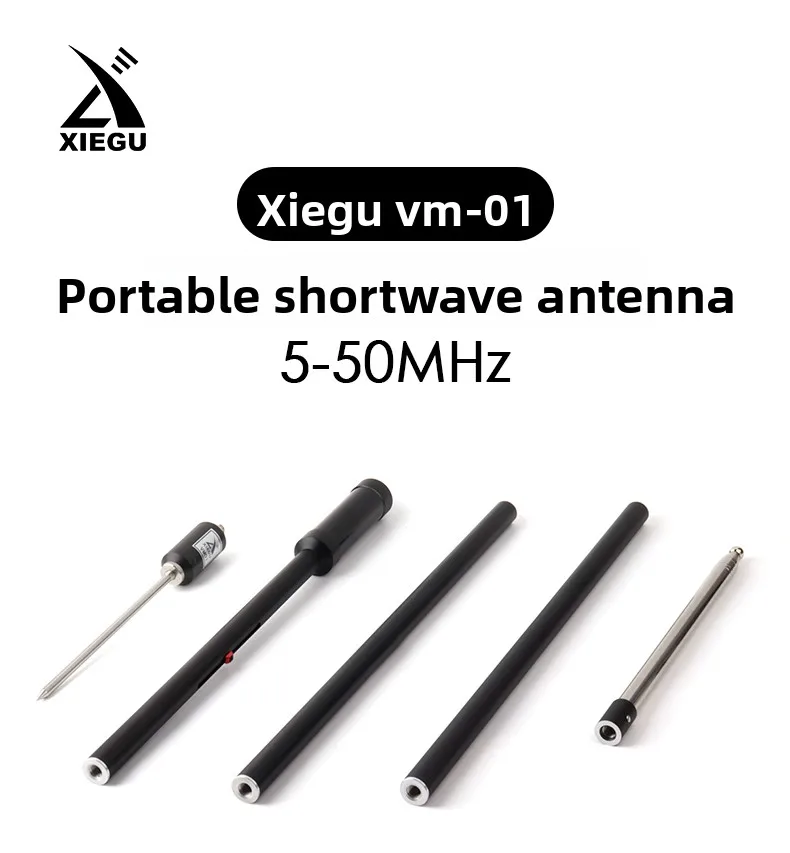

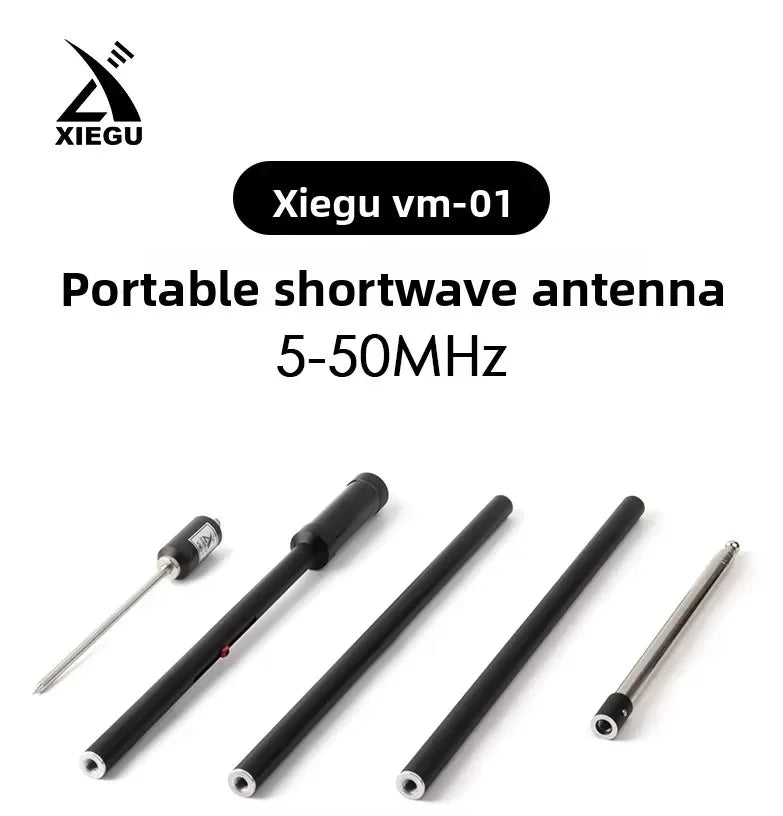

XIEGU VM-01 Antena de onda corta telescópica vertical portátil de 5MHz-50MHz para radio de onda corta G90 X6100 HF

VM-01 Antena de onda corta telescópica Vertical portátil de 5MHz-50MHz para radio de onda corta XIEGU G90 X6100

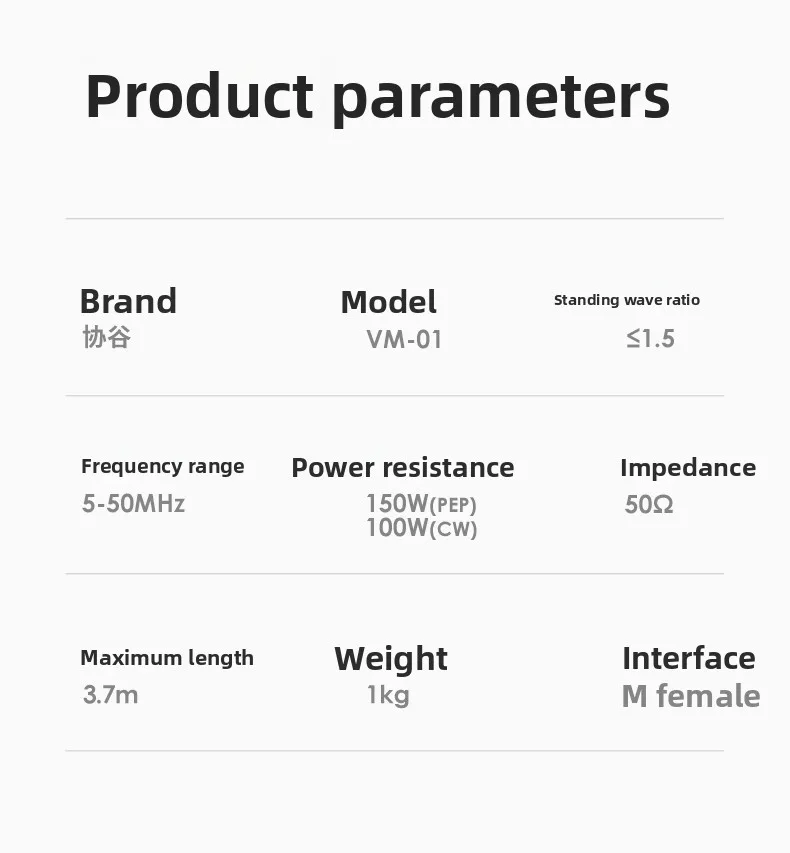

Especificación:

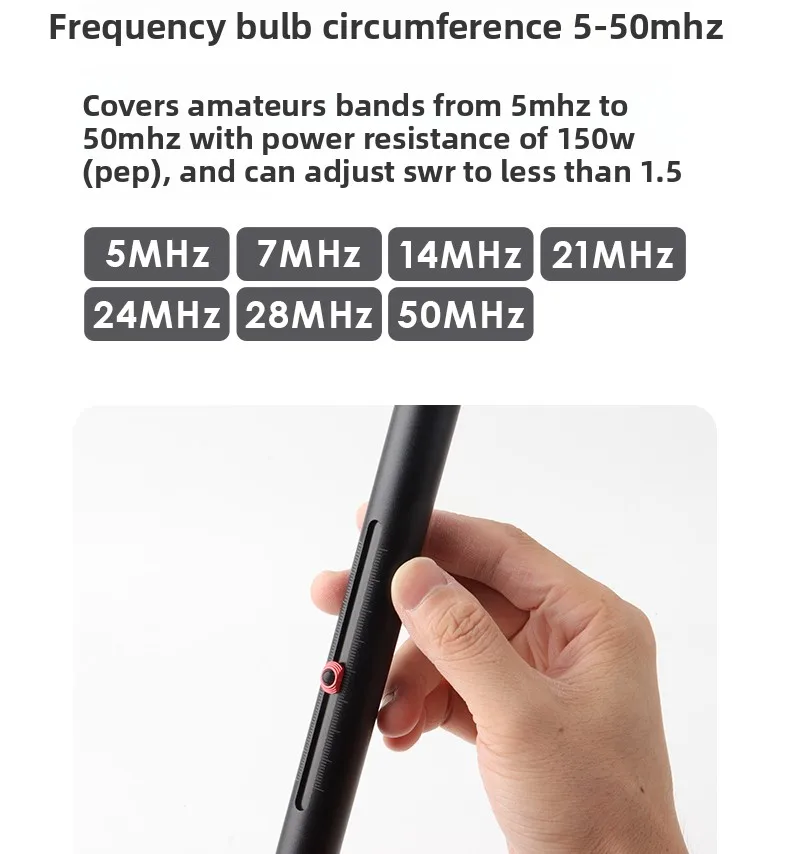

- Frecuencia: 5MHz - 50MHz

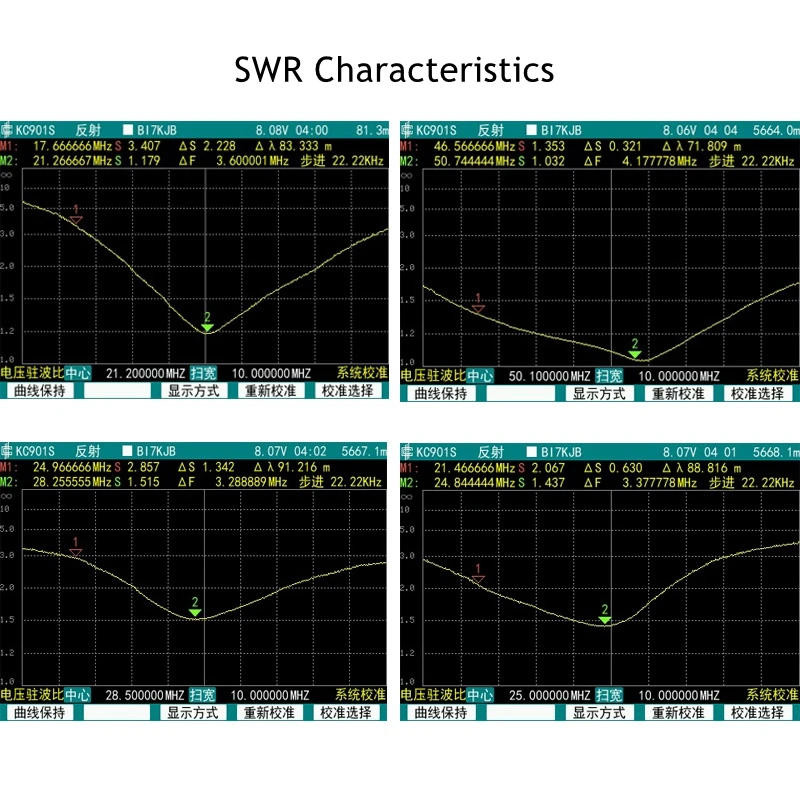

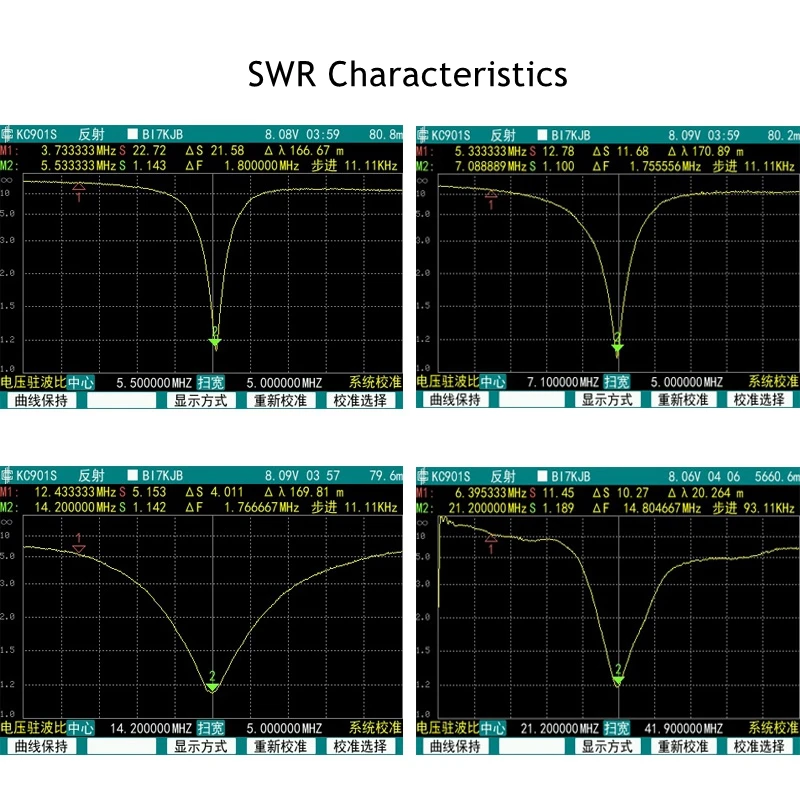

- SWR (después de la sintonización): 1,5 : 1
- Impedancia: 50 ohmios
- Longitud máxima visible: 3,7 m
- Potencia máxima: 100W para CW; PEP de 150W para SSB
- Longitud radial de tierra: aproximadamente 5 m (3 cables)
- Peso total: 1,8 kg
- Peso neto: 1,0 kg
- Tamaño de la bolsa de almacenamiento: 54 x 19 x 8 cm

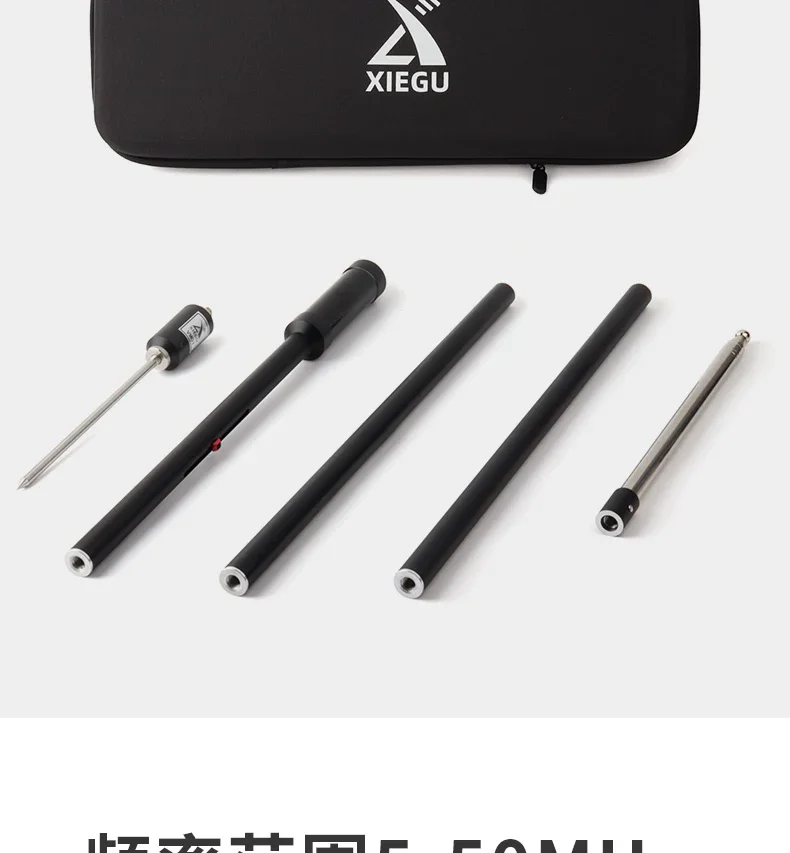

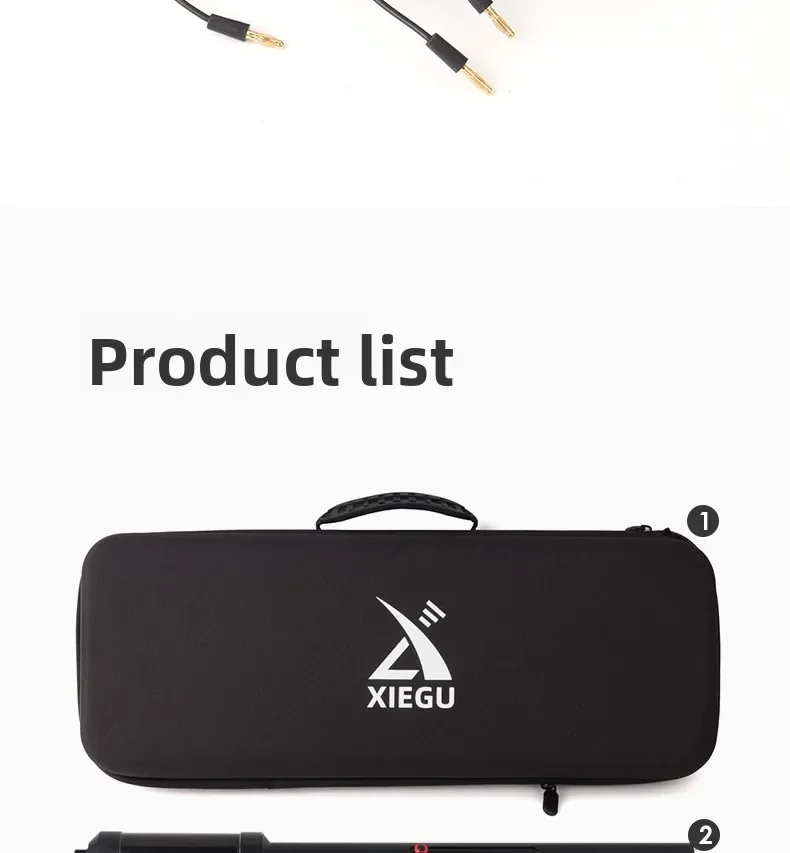

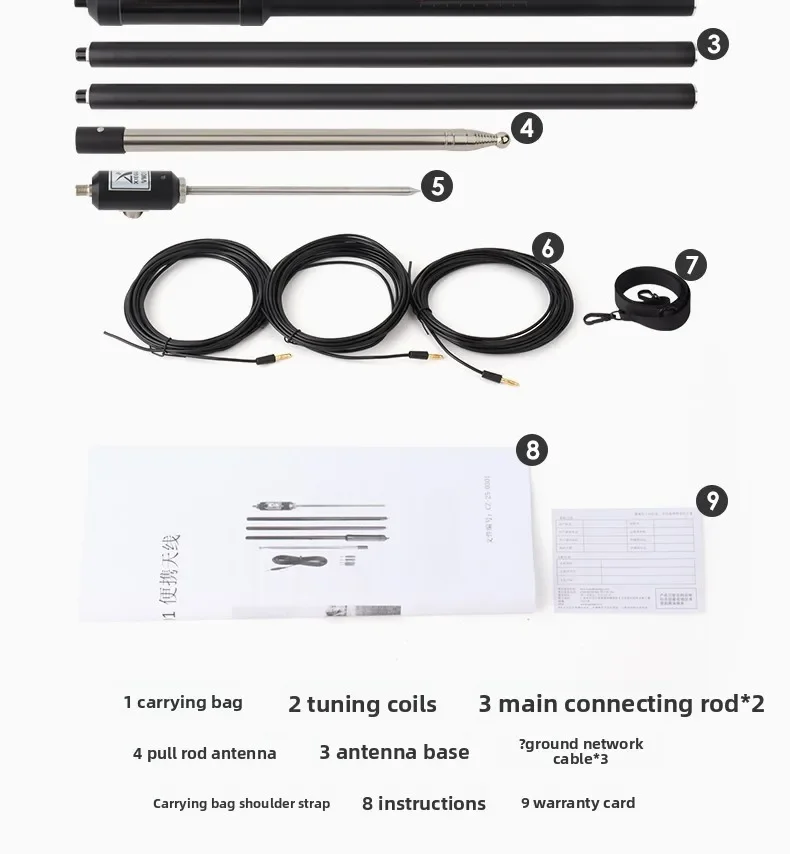

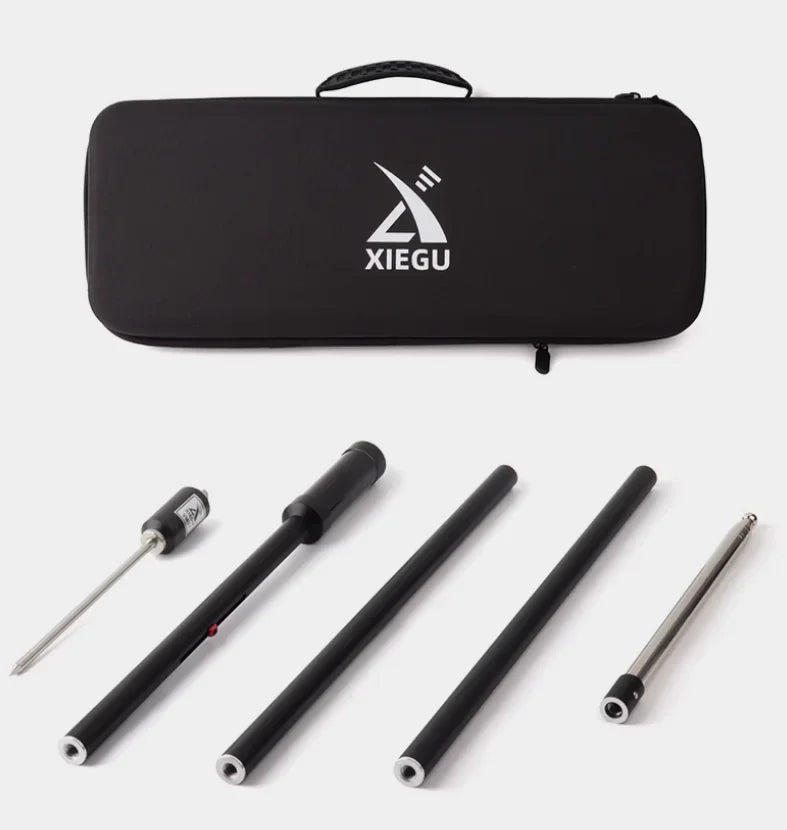

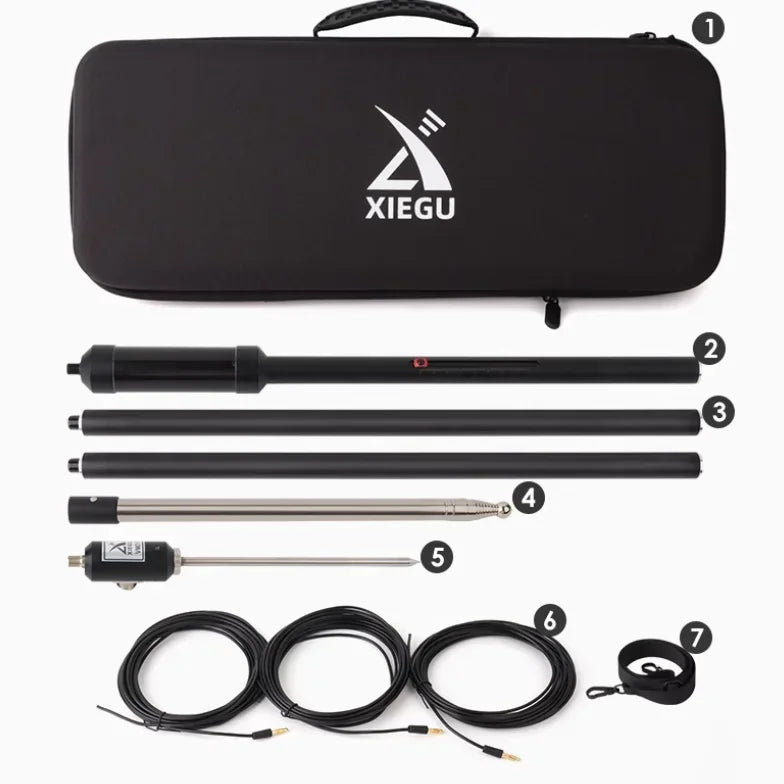

Paquete incluido:
- 1 x Clavo de tierra y base de antena
- 1 x bobina de afinación
- 1 x varilla de conexión principal
- 1 antena telescópica

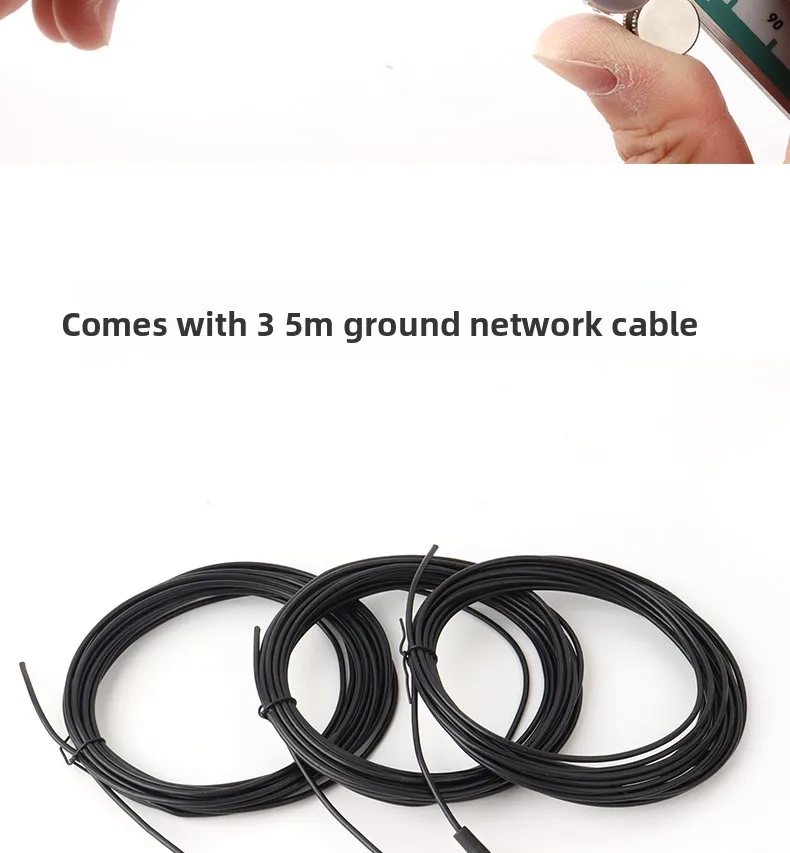

- 1 x cable de conexión a tierra
- 1 bolsa de almacenamiento.

Nota:
- Las antenas son conductores metálicos.Manténgase alejado de lugares inseguros, como cables de alto voltaje.Si es necesario utilizar este equipo durante tormentas eléctricas, tome medidas adecuadas de protección contra rayos para evitar daños al personal y al equipo.Pero le sugerimos que retire completamente la antena y no la utilice en condiciones de tormenta.

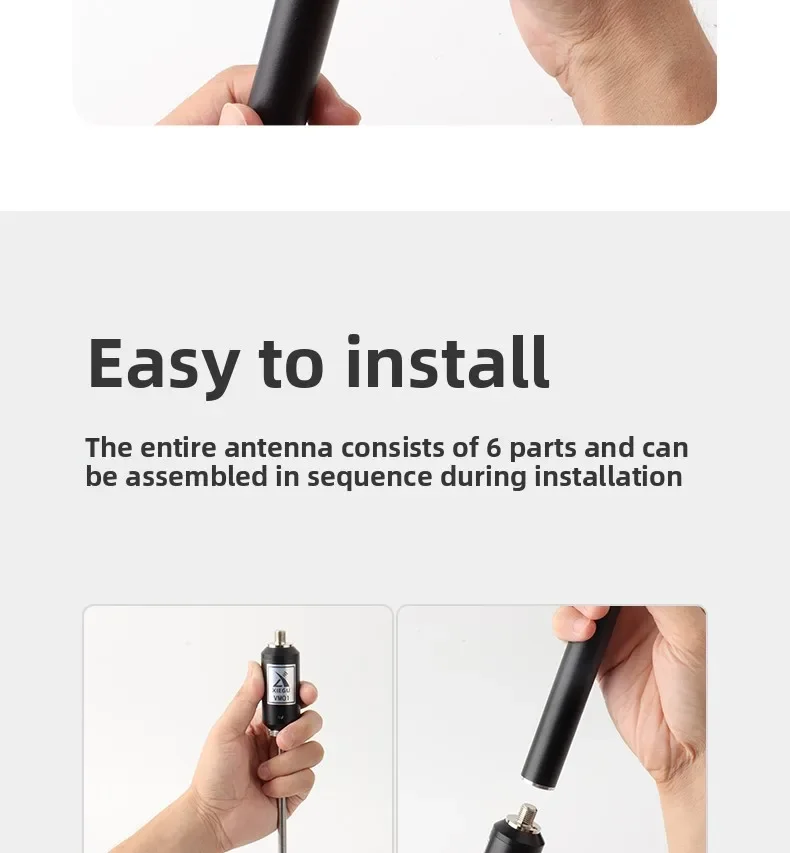

Instrucciones de instalación:

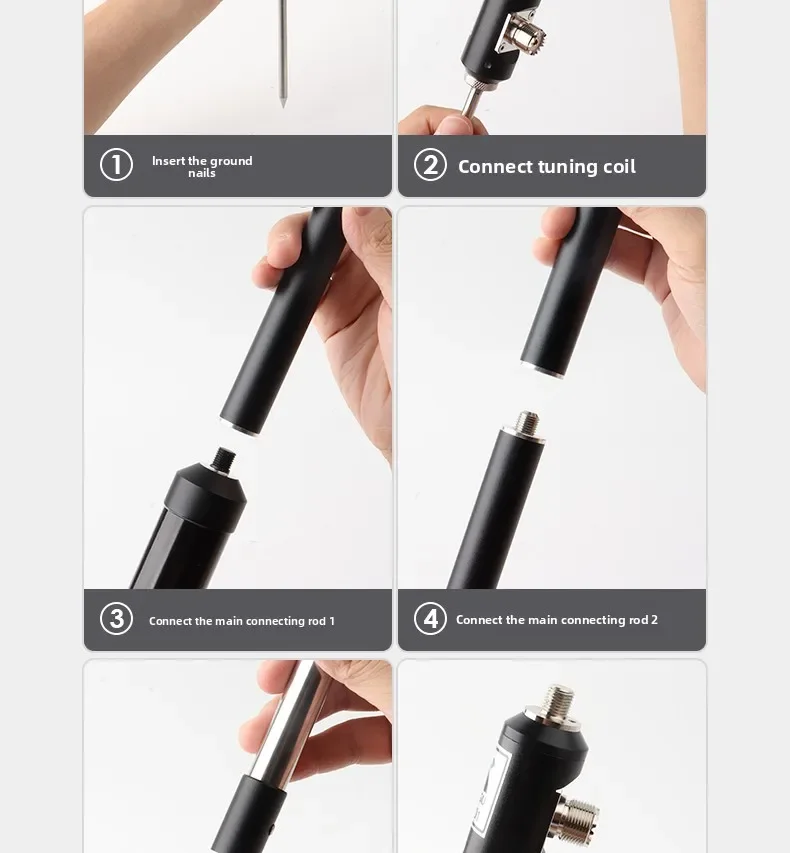

- Inserte el "clavo molido y la base de antena preinstalada" casi completamente en el suelo.Cuanto más profunda sea la inserción, mejores serán los efectos, pero la base de la antena debe estar siempre más alta que el suelo.

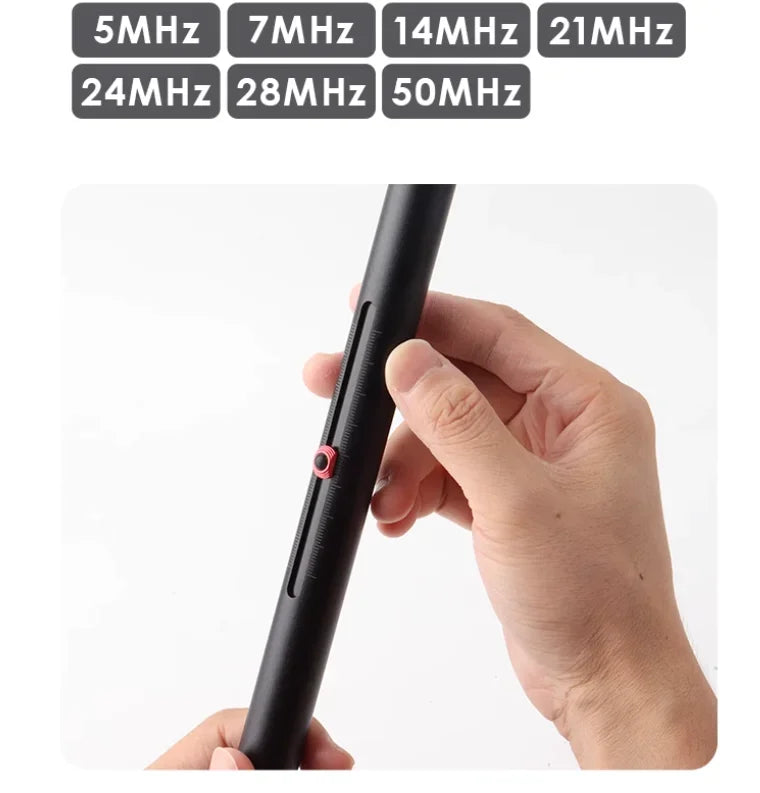

- Instale la "bobina de sintonización" en el "pin de conexión a tierra con base de antena preinstalada".Para frecuencias superiores a 18 MHz (17 m), salte este paso o mueva el control deslizante de la "bobina de sintonización" hacia arriba.
- Instale dos "varillas de conexión principales" encima de la "bobina de afinación".La varilla de extensión puede extender la longitud de la "antena de varilla".
- Finalmente, instale la "antena de varilla" en la estructura.

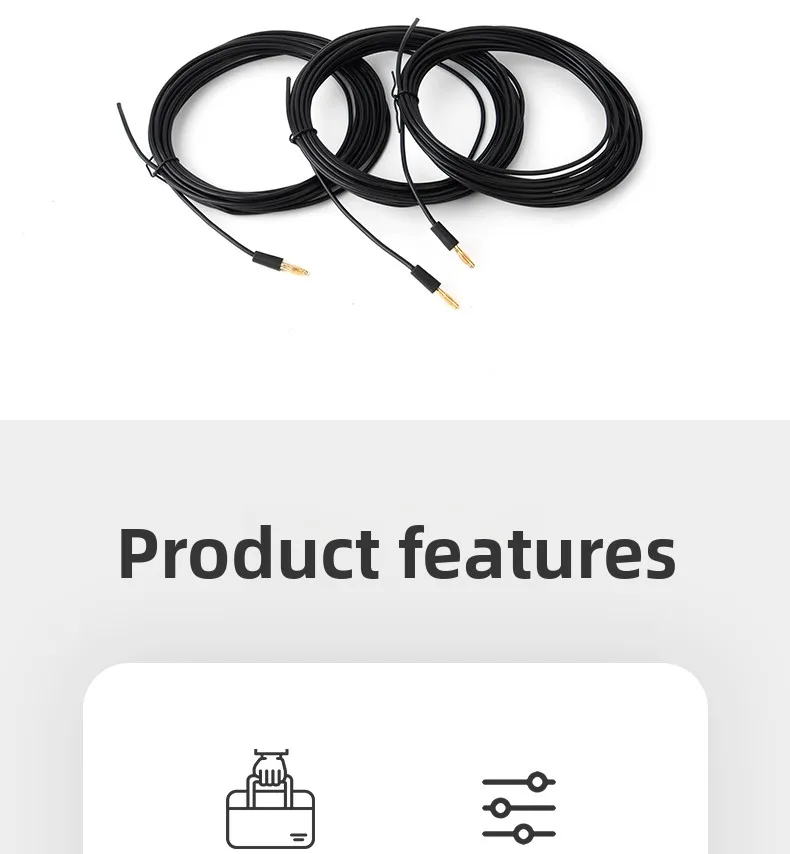

- Utilice un conector banana para conectar los tres "cables de tierra" que lo acompañan a los tres orificios del pin de tierra con una base de antena preinstalada.En situaciones portátiles, los cables deben distribuirse uniformemente alrededor de la base de la antena tanto como sea posible.
- En este punto se completa la construcción inicial de su antena.

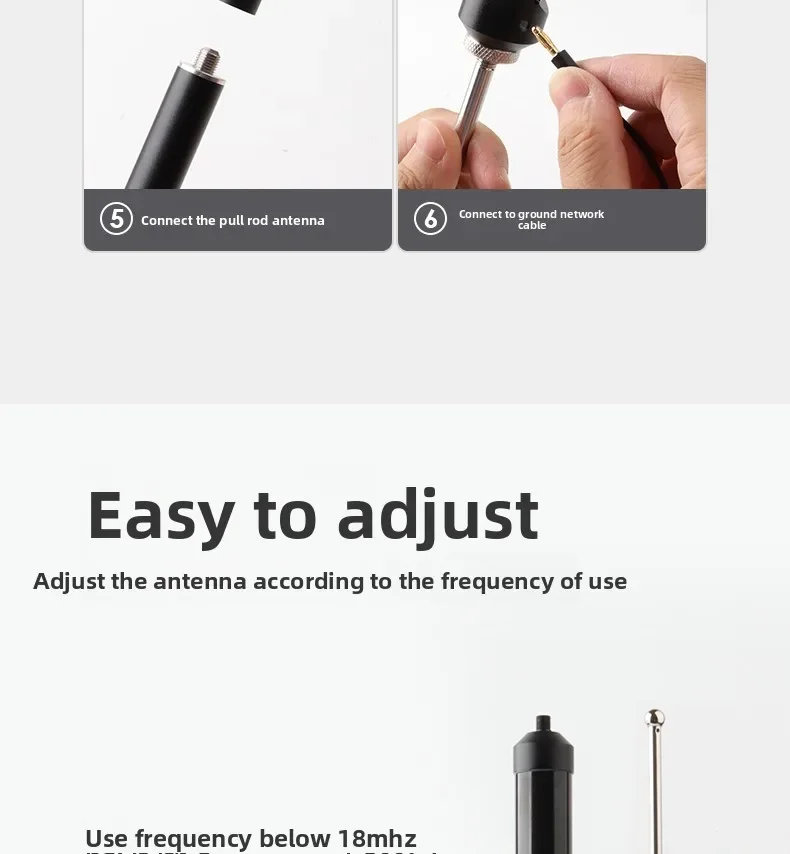

- Ahora, conecte el analizador de antena (como NanoVNA, no incluido) a la base de la antena utilizando una longitud adecuada de cable coaxial de 50 ohmios y ajuste la antena para lograr una ROE óptima en la frecuencia deseada.

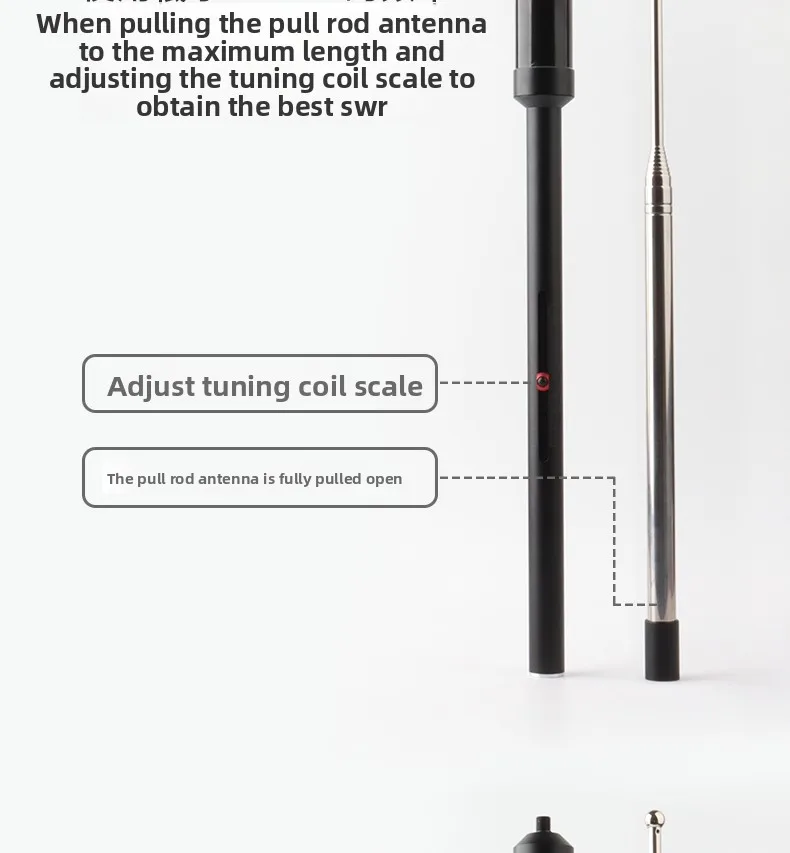

- Para frecuencias inferiores a 18 MHz, tire de la "antena de varilla" a su longitud máxima y use una "bobina de sintonización" para sintonizar y lograr una ROE óptima.

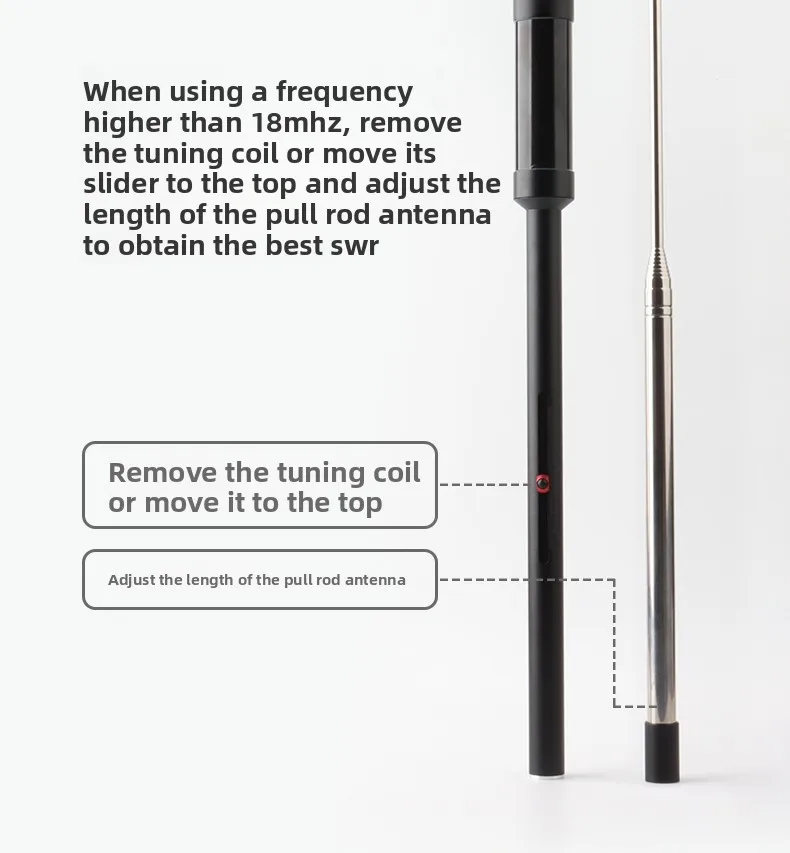

- Para frecuencias superiores a 18 MHz, retire la 'bobina de ajuste' o mueva su control deslizante hacia arriba. Ajuste la longitud de la 'antena de varilla' para lograr una ROE óptima en la frecuencia deseada.
